Мобильного телефона или другого устройства, для зарядки аккумулятора которого используется зарядное устройство. Основные причины, по которым может произойти выход из строя зарядного устройства следующие:
Обрыв провода;
Выход из строя блока зарядного;
Нарушение контактного соединения провода со штекером или блоком зарядного.
Очень часто причиной выхода из строя зарядного является разрыв провода или нарушение контакта провода с конструктивными элементами зарядного - штекером и блоком. В данном случае можно отремонтировать зарядное устройство самостоятельно. Рассмотрим принцип устранения повреждения провода зарядного устройства на конкретном примере ремонта зарядного устройства мобильного телефона Nokia (с тонким штекером).
Для ремонта зарядного устройства нам понадобится:
Мультиметр;
Паяльник и все необходимое для пайки;
Если прибор показывает значение напряжения, то это свидетельствует о том, что блок зарядного и провод не повреждены. В данном случае прибор показал 7 вольт - это номинальное выходное напряжение данного зарядного устройства. На данном этапе можно сделать вывод о том, что ЗУ не работает по причине нарушения контакта проводников в месте присоединения их к штекеру. Можно убедиться в этом, прозвонив прибором штекер.

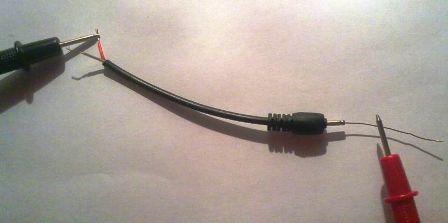

Для этого , которые идут от штекера, вставляем тонкую проволочку во внутрь штекера (это необходимо для контакта с внутренней контактной частью штекера).
Берем мультиметр и выбираем режим прозвонки. Одним щупом прикасаемся к одному из зачищенных проводников, а другим сначала к внешней контактной части штекера, а затем к вставленной проволочке. Если прибор показал контакт (наличие звукового сигнала), то это свидетельствует о том, что контакт между данным проводом и штекером не нарушен.
Переставляем щуп прибора на другой зачищенный проводник, другим поочередно прикасаемся к внешней части штекера, а затем к проволочке. Если при прикосновении к обеим контактным частям штекера прибор не издавал сигнала, то контакт отсутствует. То есть один из проводов оторван от штекера.
В данном случае есть два пути: можно приобрести новый штекер, а можно отремонтировать старый. Первый способ проще и надежней. Новый штекер можно приобрести в мастерских по ремонту мобильных телефонов или на радиорынке. Возможно, у вас есть старое зарядное, в котором не поврежден штекер.
В данном случае достаточно припаять новый штекер к зарядному устройству, соблюдая при этом полярность. Как проверить правильность соединения проводов (полярность)? Как правило, на каждом шнуре есть . Если она не совпадает, то необходимо убедиться в правильности подключения проводов.
Для этого включите зарядное устройство в штепсельную розетку, а новый штекер в мобильный телефон. Присоедините проводники штекера к шнуру зарядного. Если зарядка пошла, то вы правильно соединили проводники. Если зарядка телефона не идет, поменяйте проводники местами. Проверку нужно выполнять в любом случае, даже если цветовая маркировка соединяемых шнуров одинакова, так как возможно несоответствие маркировки шнуров.
Следующий этап - соединение двух шнуров . Если у вас есть термоусадочная трубка, то перед пайкой наденьте ее часть на один из спаиваемых шнуров. Спаяйте проводники, соблюдая полярность. Заизолируйте оба провода изоляционной лентой, наденьте термоусадочную трубку. Проверьте работоспособность зарядного устройства.
Если у вас нет возможности приобрести новый штекер, а зарядное все же хочется реанимировать, то вам подойдет второй способ устранения повреждения - ремонт штекера.
Снимаем со штекера покрытие из резины (пластмассы) ножом. При этом будьте аккуратны, не спешите, так как можно повредить сам штекер.
Следующий этап - припайка шнура зарядного к штекеру.
Проверяем работоспособность зарядного устройства. Если все в норме, изолируем проводники, и надеваем на штекер термоусадочную трубку. Зарядное устройство готово к эксплуатации.
Мы рассмотрели случай нарушения контакта в месте присоединения шнура к штекеру. Возможно также другая причина. Рассмотрим еще один случай.
Вы разрезали провод, проверили наличие напряжения на выходе зарядного устройства, оно отсутствует. Разрезаем провод возле зарядного устройства, отступив от блока зарядного устройства 7-10 см. Зачищаем провод, который выходит из блока зарядного устройства и проверяем наличие напряжения на выходе. Наличие напряжения на выходе свидетельствует о том, что ЗУ исправно. Прозваниваем штекер по вышеуказанному способу. В данном случае нарушения контакта нет.
Прозвонка шнура зарядного показала, что один из проводников оборван. Визуально не видно повреждения. Оптимальный вариант - приобрести новый провод. Затем припаять его к штекеру и блоку зарядного устройства, соблюдая полярность.
Чтобы не ошибиться (особенно если провода имеют одинаковую цветовую маркировку) перед пайкой проводов соедините их и включите штекер зарядного устройства в телефон. Если зарядка пошла, соединяйте проводники пайкой. Заизолируйте провода в месте пайки и оденьте термоусадочную трубку (одевать ее необходимо на провод перед пайкой). Повреждение устранено.
Если провод целый, контактное соединение штекера не нарушено, то поврежден блок зарядного или оторван один из проводов внутри блока.
Раскрутите блок зарядного устройства и посмотрите на соединения проводников. Если все провода присоединены нормально, то поврежден сам блок ЗУ.
Если у вас поврежден блок зарядного, то, не обладая навыками в области электротехники, вы не сможете найти причину выхода его из строя, а тем более самостоятельно устранить ее. Ремонт зарядного устройства в специализированном сервисе будет стоить вам больше, чем новое зарядное устройство.
Получилось так, что в течение месяца из строя вышли две обычных китайских зарядки. Причем никаких симптомов и намеков на трудную работу зарядок не наблюдалось. Просто в один прекрасный момент телефон переставал заряжаться.
И хотя подобные зарядные устройства стоят не так уж дорого, однако возникло интересное желание найти причину, из-за которой они через небольшой промежуток времени перестали работать.
Дешевые китайские зарядки неразборные, так как идут в литом корпусе. И если необходимо добраться до платы устройства, то корпус приходится резать или распиливать. Самым удобным и аккуратным вариантом разборки является распиливание части корпуса. Поэтому берем ножовку по металлу и по кругу отпиливаем верхнюю часть, имитирующую крышку.
Затем вынимаем плату из корпуса. Все проделываем аккуратно, чтобы не обломить детали и не повредить дорожки.
Теперь производим визуальный осмотр платы с обеих сторон на предмет обнаружения дорожек и деталей, подвергшихся воздействию высокой температуры вследствие короткого замыкания или работы детали с перегрузкой.
Как правило, в местах сильного нагрева и сгоревших деталей видны следы нагара и цвет лака отличается от общего цвета. Электролитические конденсаторы (бочонки) в верхней части могут быть вздутыми.
Если на плате видимых нарушений не обнаружено, то, скорее всего, схема зарядки «живая» и в этом случае необходимо обратить внимание на узел подачи питания , являющийся слабым местом.
Дело в том, что для удешевления и автоматизации сборки зарядного устройства производитель упростил подачу напряжения на его вход и отказался от проводов, соединяющих вход платы с металлическими стержнями (вилкой), которыми зарядка включается в сеть.
На плате вытравливают контактные площадки, а сама плата зажимается между подпружиненными фиксаторами и металлическими стержнями. Для токосъема плата прижимается своими контактными площадками к фиксаторам и находится в зажатом положении между фиксаторами и металлическими стержнями.
Причины неисправностей зарядного устройства мобильника
Наиболее частой причиной выхода из строя ЗУ является небрежное отношение к нему при эксплуатации.
Ремонт зарядного устройства для телефона
Возможные причины поломок блока зарядки мобильника
1.Обрыв провода у штекера и у основания блока зарядки. Надломить провода можно при включенной зарядке во время разговоров.
Вытаскивать штекер из гнезда телефона нужно не за провод, а за корпус штекера.
2.Выход из строя элементов электронной платы зарядного устройства. Очень часто зарядку оставляют включенной в сеть, и не вынимают из розетки. При этом вся электронная плата зарядного устройства постоянно находится под напряжением, что снижает срок службы радиоэлементов платы.
Неправильный порядок включения и отключения зарядного устройства также приводит к преждевременному износу элементов блока.
Если отключать телефон от зарядного устройства под напряжением, происходят резкие броски напряжения, которые превосходят предельно допустимые рабочие напряжения элементов. Это обусловлено переходными процессами, возникающими в ЗУ при снятии нагрузки (отключении телефона) под напряжением. При правильной эксплуатации ЗУ телефон подключают и отключают на выключенной зарядке.
Методика ремонта зарядного устройства для телефона своими руками
Не нужно быть большим специалистом, чтобы найти и устранить обрыв провода от блока зарядки до штекера. Повреждение провода можно определить при подключенном телефоне. Подключив телефон к зарядке, перегибают провод у штекера u основания блока, одновременно наблюдая за непрерывностью процесса заряда аккумуляторов.
В этих местах наиболее часто происходит обрыв провода. Если найден обрыв у самого основания штекера, тогда обрезают провод на расстоянии 5-7 мм от штекера. Это необходимо для того чтобы было возможно припаять целую часть провода. Припаянные провода изолируют отдельно тонкой термоусадочной трубкой.
Когда изолированы места пайки проводов, на штекер одевают более толстую термоусадочную трубку, для жесткости места пайки. Иногда обрыв провода происходит у самого основания штекера, тогда полностью освобождают штекер от пластикового уплотнителя, и припаивают провода непосредственно к штекеру.
Не перепутайте полярность проводов штекера. Место обрыва также находят мультиметром в режиме звуковой прозвонки или визуально. Найденное место обрыва провода обрезают с небольшим запасом по обе стороны. Очищают провод от верхней изоляции. Затем его обрезают, зачищают от изоляции, скручивают и паяют, предварительно одев на каждый провод тонкую термоусадочную трубку, а на общий провод более толстую трубку.
После пайки одевают тонкие трубки на провода и осаживают их, подогревая паяльником. В конце одевают более толстую трубку на место осаженных тонких трубок так, чтобы толстая трубка перекрывала их по длине. При пайке проводов соблюдайте полярность по их цвету. Новый провод со штекером для вашей марки телефона можно приобрести в специализированных магазинах. Тогда ремонт телефона сводится к простой замене неисправного провода.
Вид неисправных конденсаторов
Еще одна часто встречающаяся неисправность зарядного устройства для телефона — это нарушение контакта штырей сетевой вилки. Пружинящие контакты сетевой вилки часто отходят от контактных площадок на печатной плате. Для устранения подобной неисправности достаточно подогнуть эти контакты находящиеся внутри блока.
Вскрывают крышку блока. Хорошо, если имеются винты крепления крышки зарядного устройства, а если они спаяны. В этом случае нужно полотном ножовки по металлу с мелкими зубьями пропилить прорезь по всему периметру крышки. Устранив неисправность, крышку закрывают и закрепляют скотчем шириной 1 см.
Более сложные, но вполне доступные для электрика являются поломки устройства связанные с ремонтом элементов платы зарядного устройство для телефона. Прежде всего, вскрывают ЗУ и достают плату. Начинают ремонт с визуального осмотра элементов печатной платы и состояния ее дорожек.
Схема импульсного зарядного устройства для телефона
При осмотре элементов обращают внимание на вспучивание верхней части конденсаторов, потемнение и нарушение целостности резисторов. Потемнение резисторов и дорожек под ним говорит о превышении рабочей температуры. В этом случае проверяется сам резистор на сопротивление и прозваниваются диоды и транзисторы.
Цоколевка транзисторов и схему ЗУ для вашей марки телефона можно найти в сети интернета. Если визуально обнаружить неисправность не удалось, включают устройство и замеряют входное сетевое напряжение. Если напряжение сети присутствует и слышен слабый звук работы импульсного трансформатора, тогда замеряют выходное напряжение блока.
Интересно, из чего же состоит зарядное устройство (блок питания) Сименса и возможно ли его починить самостоятельно в случае поломки.
Для начала блок нужно разобрать. Судя по швам на корпусе этот блок не предназначен для разборки, следовательно вещь одноразовая и больших надежд в случае поломки можно не возлагать.
Мне пришлось в прямом смысле раскурочить корпус зарядного устройства, оно состоит из двух плотно склеенных частей.
Внутри примитивная плата и несколько деталей. Интересно то, что плата не припаяна к вилке 220в., а крепится к ней при помощи пары контактов. В редких случаях эти контакты могут окислиться и потерять контакт, а вы подумаете, что блок сломался. А вот толщина проводов, идущих к разъему на мобильный телефон, приятно порадовала, не часто встретишь в одноразовых приборах нормальный провод, обычно он такой тонкий, что даже дотрагиваться до него страшно).
На тыльной стороне платы оказалось несколько деталей, схема оказалась не такой простой, но все равно она не такая и сложная, чтобы не починить ее самостоятельно.
Ниже на фото контакты внутки корпуса.
В схеме зарядного устройства нет понижающего трансформатора, его роль играет обычный резистор. Далее как обычно парочка выпрямляющих диодов, пара конденсаторов для выпрямления тока, после идет дроссель и наконец стабилитрон с конденсатором завершают цепочку и выводят пониженное напряжение на провод с разъемом к мобильному телефону.
В разъеме всего два контакта.
Приветствую радиолюбители!!!Перебирая старые платы наткнулся на парочку импульсных блоков питания от мобильных телефонов и захотелось их восстановить и заодно поведать вас о наиболее частых их поломках и устранения недостатков. На фото показаны две универсальные схемы таких зарядок, которые чаще всего встречаются:
В моем случае плата была подобна первой схеме, но без светодиода на выходе, который играет только роль индикатора присутствия напряжения на выходе блока. Прежде всего нужно разобраться с поломкой, ниже на фото я очертите детали какие чаще всего выходят из строя:
А проверять все необходимые детали будем с помощью обычного мультиметра DT9208A.В нем есть все необходимое для этого. Режим прозвонки диодов и переходов транзисторов, а также омметр и измеритель емкости конденсаторов до 200мкф.Этого набора функций более чем достаточно.
Во время проверки радиодеталей нужно знать цоколь всех деталей транзисторов и диодов особенно:
Теперь мы полностью готовы к проверке и ремонте импульсного блока питания.Начнем проверку блока на выявление видимых повреждения, в моем случае было два сгоревших резисторов с трещинами на корпусе. Более явных недостатков не выявил, в других блоках питания встречал вздутые конденсаторы на которые тоже надо обращать внимание в первую очередь!!! Некоторые детали можно проверить без выпайки, но если сомневаетесь то лучше выпаять и проверить отдельно от схемы. Пайку делайте аккуратно чтобы не повредить дорожки. Удобно в процессе пайки использовать третью руку:
После проверки и замены всех неисправных деталей первое включение делайте через лампочку, я для этого сделал специальный стенд:
Включаем через лампочку зарядное если все работает то закручиваем в корпус и радуемся проделанной работе, если же не работает ищем другие недостатки, также после пайки не забудьте смыть флюс, например спиртом. Если ничего не помогло и нервы на волоске выбросьте плату или розпаяйте и отберите живые детали в запас. Всем хорошего настроения.Также предлагаю посмотреть видео.
